Вакуумный шнур: надёжное уплотнение для промышленных систем и оборудования

В современных производственных процессах, где требуется создание и поддержание разрежённой среды, критически важную роль играют герметизирующие элементы. Вакуумный шнур — это специализированное уплотнительное изделие, предназначенное для обеспечения герметичности соединений в вакуумных системах, упаковочном оборудовании, научных установках и промышленных агрегатах. В данной статье мы подробно рассмотрим особенности, виды и правила применения этого незаменимого компонента.

Что такое вакуумный шнур и где он применяется?

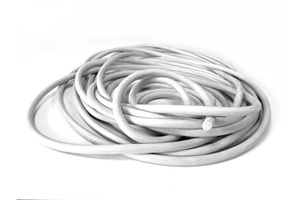

Вакуумный шнур представляет собой эластичный профиль круглого, прямоугольного или сложного сечения, изготовленный из материалов, способных сохранять герметичность при глубоком разрежении. Основное назначение — предотвращение подсоса атмосферного воздуха в вакуумную камеру через стыки, фланцы и подвижные соединения.

Ключевые сферы применения:

Вакуумная упаковка: уплотнение камер пищевых и промышленных упаковочных машин.
Металлургия и литейное производство: герметизация плавильных печей, камер напыления и термообработки.
Научные исследования: уплотнение вакуумных линий в ускорителях частиц, электронных микроскопах, криогенных системах.
Полупроводниковая промышленность: обеспечение чистоты процессов в вакуумных камерах напыления и травления.
Медицинское оборудование: герметизация стерилизационных камер и диагностических приборов.

Материалы изготовления и их особенности

Качество и долговечность уплотнения напрямую зависят от выбора материала. Современный вакуумный шнур изготавливается из следующих эластомеров:

Силикон (VMQ):
- Рабочий диапазон температур: от -60°С до +230°С.
- Высокая эластичность и инертность к большинству сред.
- Подходит для пищевой и медицинской промышленности.
Витон (FKM):
- Устойчив к агрессивным химическим веществам, маслам и топливам.
- Выдерживает температуры до +250°С.
- Идеален для химических и нефтегазовых применений.
Этилен-пропиленовый каучук (EPDM):
- Отличная стойкость к пару, воде и моющим средствам.
- Доступная стоимость при хороших эксплуатационных характеристиках.
Перфторэластомеры (FFKM):
- Максимальная химическая стойкость и термостойкость.
- Применяется в особо ответственных и экстремальных условиях.

Конструктивные разновидности вакуумных шнуров

В зависимости от задачи и типа оборудования, уплотнительные элементы могут иметь различную конструкцию:

Круглый шнур (О-ринг): универсальное решение для статических и динамических соединений.
Полый шнур: снижает усилие сжатия, что важно для оборудования с пневмоприводом крышки.
Шнур с металлическим сердечником: обеспечивает стабильность формы и предотвращает выдавливание при высоком давлении.
Профилированный шнур: изготавливается под специфические пазы оборудования для надёжной фиксации.
Бесконечный (вулканизированный) контур: исключает стыки и места потенциальных утечек.

Критерии выбора и правила монтажа

Для обеспечения долговечной герметизации необходимо учитывать несколько важных факторов при подборе и установке уплотнения:

Соответствие рабочей среде: материал должен быть химически совместим с веществами, контактирующими с уплотнением.
Температурный режим: выбирайте шнур с запасом по температуре относительно максимальных значений процесса.
Степень вакуума: для глубокого вакуума (ниже 10⁻³ мбар) требуются материалы с низкой газопроницаемостью и минимальным выделением летучих веществ.
Геометрия посадочного места: профиль и сечение шнура должны точно соответствовать пазу для равномерного распределения нагрузки.
Качество поверхности: контактирующие металлические поверхности должны быть отполированы, без царапин и заусенцев.

Рекомендации по монтажу:

Очищайте посадочные каналы от пыли, стружки и остатков старого уплотнения.
Используйте совместимые смазки (например, силиконовые) для облегчения установки и продления срока службы.
Избегайте перекручивания и растяжения шнура при укладке — это может привести к неравномерному прилеганию.
После монтажа проводите тест на герметичность перед запуском оборудования в рабочий режим.

Преимущества использования специализированных уплотнений

Применение качественного вакуумного шнура даёт ряд эксплуатационных преимуществ:

Стабильность вакуума: минимизация утечек обеспечивает быстрый выход на рабочий режим и экономию энергии.
Долговечность оборудования: надёжная герметизация защищает насосы и датчики от загрязнения и перегрузок.
Снижение простоев: износостойкие материалы требуют реже замены, уменьшая затраты на обслуживание.
Безопасность процессов: исключение разгерметизации критично при работе с агрессивными или токсичными средами.
Универсальность: широкий выбор сечений и материалов позволяет подобрать решение под любую задачу.

Заключение

Вакуумный шнур — это небольшой, но критически важный элемент, от которого зависит эффективность и надёжность всей вакуумной системы. Правильный выбор материала, точный подбор геометрии и грамотный монтаж позволяют обеспечить герметичность на протяжении тысяч циклов работы. Независимо от отрасли — будь то пищевое производство, высокотехнологичная электроника или научные исследования — инвестиция в качественные уплотнительные решения окупается стабильностью процессов, снижением эксплуатационных расходов и уверенностью в безопасности технологических операций. Доверяйте герметизацию проверенным материалам и соблюдайте рекомендации производителей — это залог безупречной работы вашего оборудования.
