Энергокомплексы с синхронизацией ДГУ как альтернатива одной станции большой мощности

При проектировании автономного энергоснабжения крупного промышленного объекта, вахтового поселка или строительной площадки перед главным энергетиком встает базовый выбор архитектуры: установить один дизель-генератор мегаваттного класса или собрать каскад из нескольких машин меньшей мощности, работающих параллельно на общую шину. Одиночный агрегат кажется более простым решением на этапе монтажа, однако в реальной эксплуатации с неравномерным суточным графиком потребления такая схема приводит к ускоренному износу двигателя, перерасходу топлива и отсутствию резерва при первой же аварии.

Проблема рваного графика нагрузки и физика деградации одиночного дизеля

Ни одно производственное предприятие или строительный участок не потребляет электроэнергию ровной полкой двадцать четыре часа в сутки. В дневную смену на пике работают башенные краны, дробильно-сортировочные комплексы, компрессорные станции и сварочные посты, а ночью нагрузка падает до уровня дежурного освещения, охраны и циркуляционных насосов отопления.

Если объект запитан от одной мощной электростанции, выбранной по пиковому потреблению с учетом пусковых токов, то в ночные часы и выходные дни такой генератор вынужден работать с загрузкой ниже двадцати пяти процентов от номинала. Для промышленного дизельного двигателя с турбонаддувом длительная работа на малых токах разрушительна по трем физическим причинам:

• температура в цилиндрах падает ниже расчетного порога полного сгорания топливно-воздушной смеси, из-за чего несгоревшие тяжелые фракции солярки оседают на стенках гильз и смывают масляную пленку;
• происходит полировка («глазирование») хонинговальной сетки цилиндров и залегание поршневых колец, что ведет к падению компрессии и прорыву картерных газов;
• в выпускном коллекторе, улитке турбокомпрессора и глушителе накапливается густая черная смола из сажи и конденсата (эффект мокрого выхлопа), способная воспламениться при резком выходе станции на полную мощность.

Принцип работы синхронизированного каскада и топливная экономика

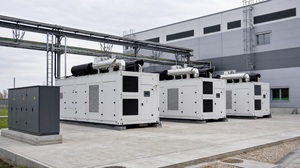

Энергокомплекс из двух, трех или более дизельных генераторов, объединенных панелями синхронизации и распределения нагрузки, решает проблему недогруза автоматически. Контроллеры управления (например, промышленные панели с функцией управления мощностью Power Management) непрерывно отслеживают текущее потребление на общей сборной шине и подстраивают количество работающих машин под реальный спрос.

Когда утром на площадке включаются основные технологические линии и загрузка первого генератора приближается к восьмидесяти процентам, автоматика подает сигнал на запуск второй станции. За считаные секунды ведомый агрегат выходит на рабочие обороты, контроллер выравнивает частоту вращения, напряжение и угол сдвига фаз до полного совпадения синусоид, после чего замыкает силовой контактор и плавно делит нагрузку поровну между двумя машинами. Ночью, когда цеха останавливаются, система в обратном порядке разгружает лишние генераторы, переводит их в режим охлаждения турбины на холостом ходу и глушит, оставляя в работе всего один агрегат в его оптимальной тепловой зоне.

Такая каскадная архитектура дает предприятию три прямых эксплуатационных преимущества:

• каждый запущенный двигатель всегда работает в зоне максимального КПД (от пятидесяти до восьмидесяти пяти процентов от номинала), где удельный расход топлива на выработанный киловатт-час минимален;
• моторесурс расходуется строго пропорционально фактическому потреблению объекта, а не сжигается впустую на вращение огромного коленвала полупустой мегаваттной машины;
• пусковые токи тяжелых асинхронных электродвигателей принимаются на общую шину несколькими генераторами одновременно, после чего лишние станции снова уходят в спящий режим.

Отказоустойчивость по схеме N+1 и проведение ТО без остановки производства

Главная уязвимость одиночной электростанции большой мощности заключается в наличии единой точки отказа. Любая мелкая неисправность — от засорения топливного фильтра парафинами или обрыва ремня привода вентилятора до плановой замены моторного масла каждые двести пятьдесят моточасов — требует полного глушения двигателя и обесточивания всего предприятия. На непрерывных производствах, в дата-центрах, при подземной проходке или зимнем прогреве монолита даже двухчасовой перерыв в подаче питания оборачивается браком продукции и многомиллионными убытками.

Построение энергокомплекса по принципу резервирования N+1 (где к расчетному числу генераторов добавляется один резервный модуль той же мощности) полностью исключает простои. Пока дежурный моторист выводит одну из станций в сервисный режим для замены фильтров, регулировки тепловых зазоров клапанов или чистки радиатора, оставшиеся в каскаде машины продолжают питать завод без малейшего провала по частоте и напряжению. Даже при внезапном аварийном останове одного из двигателей панель управления мгновенно отсекает его от общей шины и дает команду на старт резервному блоку, сохраняя питание приоритетных фидеров первой категории надежности.

Выбор между покупкой модульного комплекса и проектной арендой

Строительство собственного распределенного энергоцентра оправдано на объектах с горизонтом работы от пяти-семи лет, где требуется постоянное резервирование или полная автономия от внешних сетей. Для реализации таких капитальных проектов служба главного энергетика подбирает промышленные дизельные электростанции в каталоге, которые на заводе комплектуются моторизованными автоматами защиты генератора, цифровыми контроллерами синхронизации, системами автоматической подкачки масла и упаковываются в северные блок-контейнеры с единым операторским отсеком.

В ситуациях, когда энергокомплекс нужен на время строительства нового завода, разработки сезонного карьера, бурения куста скважин или ожидания реконструкции районной подстанции сетевой компании, покупка нескольких мощных машин с распределительным устройством экономически нецелесообразна. Помимо заморозки оборотных средств, заказчику пришлось бы самостоятельно решать вопросы логистики негабаритных контейнеров, прокладки межблочных силовых и сигнальных кабелей, а после завершения проекта — искать покупателей на специфическое высоковольтное или синхронизируемое оборудование.

Для закрытия временных и среднесрочных потребностей в мощности от одного до десятков мегаватт предприятия выбирают аренду дизельных генераторов и энергокомплексов под ключ. Инженерная служба арендного оператора доставляет на площадку уже скоммутированные и протестированные на стенде станции, собирает общую шину через внешнее распределительное устройство (ГРЩ), подключает внешние двустенные топливные резервуары большого объема и разворачивает бытовой модуль для круглосуточного дежурства собственных механиков-операторов. Все затраты на горюче-смазочные материалы, расходники и амортизацию парка ложатся на себестоимость производимой продукции без увеличения кредитной нагрузки на бизнес.

Сценарии применения одиночных станций и синхронизированных каскадов

Чтобы безошибочно определить оптимальную схему временного или постоянного электроснабжения площадки, достаточно сопоставить график работы потребителей и цену простоя технологического оборудования:

• Одиночная ДГУ большой мощности. Подходит исключительно для краткосрочных задач с ровной прогнозируемой нагрузкой или в качестве холодного аварийного резерва на объектах, где допустимы технологические перерывы на время регламентного технического обслуживания генератора.
• Синхронизированный энергокомплекс из 2–4 станций. Обязателен для строительных площадок, горно-обогатительных фабрик, асфальтобетонных заводов и производственных цехов с резкими суточными перепадами потребления и высокими пусковыми токами.
• Энергокомплекс с резервированием N+1 и внешним топливохранилищем. Безальтернативный стандарт для удаленных месторождений, вахтовых поселков в условиях Крайнего Севера, логистических терминалов с рефрижераторными складами и непрерывных химических или пищевых производств, где потеря питания даже на полчаса ведет к техногенной аварии.
